Ako skontrolovať, či Quick Connector pre klimatizáciu auta funguje správne?

Ak chcete skontrolovať, či a rýchlospojka pre autoklimatizáciu funguje správne, skontrolujte, či nie je fyzicky poškodený, uistite sa, že poistná spona je úplne nasadená, skontrolujte, či nedochádza k úniku chladiva a otestujte, či sa konektor správne zasúva a uvoľňuje . Rýchlospojky na systémoch klimatizácie v automobiloch spájajú vedenie chladiva na vysokej a nízkej strane s kompresorom, kondenzátorom a výparníkom bez potreby závitových spojov. Chybný konektor môže spôsobiť stratu chladiva, zlyhanie AC systému alebo – v závažných prípadoch – nebezpečné uvoľnenie chladiva pod vysokým tlakom. Väčšinu kontrol je možné vykonať so základnými nástrojmi, detektorom úniku chladiva a súpravou meradiel na potrubí a mali by sa vykonať vždy, keď AC systém vykazuje znížený chladiaci výkon, nezvyčajné zvuky alebo viditeľné známky kontaminácie oleja v blízkosti armatúr.

Ako AC rýchle konektory fungujú a kde zlyhávajú

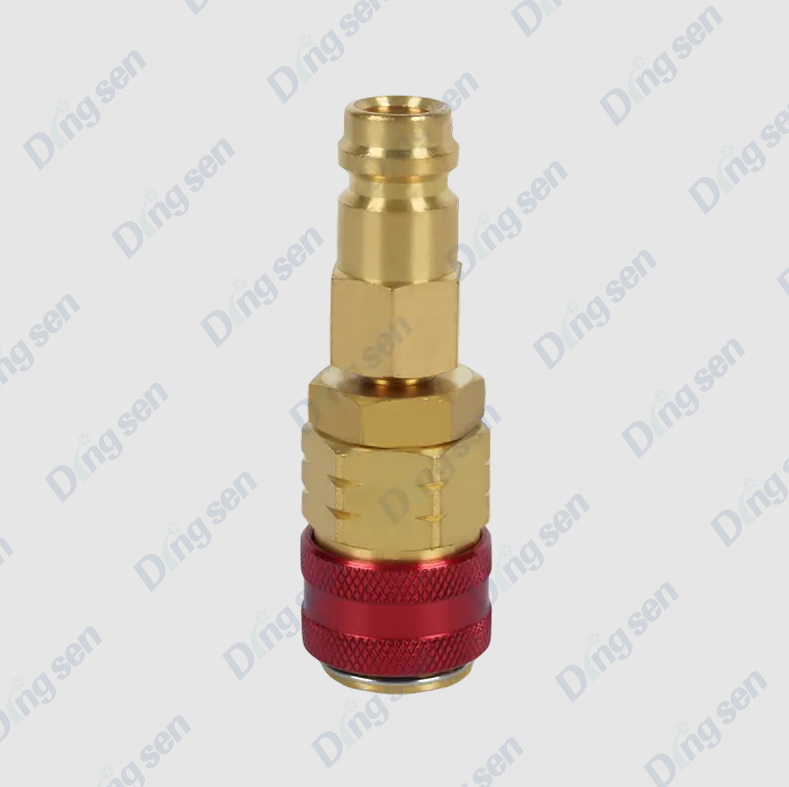

Automobilové rýchlospojky striedavého prúdu používajú pružinový vnútorný ventil a vonkajší poistný krúžok alebo sponu na vytvorenie utesneného, tlakovo prispôsobeného spojenia medzi potrubiami chladiva. Keď sa samčia armatúra zasunie do ženského tela, stlačí vnútorný ventil typu Schrader, čím umožní prúdenie chladiva. Zaisťovacia spona zapadne do drážky, aby sa zabránilo náhodnému odpojeniu pod tlakom - zvyčajne 15–30 barov na vysokej strane a 2–5 barov na nízkej strane štandardného systému R-134a alebo R-1234yf.

Najčastejšie body zlyhania sú:

• Degradácia tesnenia O-krúžku — vnútorný O-krúžok časom stvrdne, praskne alebo napučí, čo umožní chladivu preniknúť cez tesnenie.
• Poškodenie alebo strata uzamykacej spony — chýbajúca, ohnutá alebo prasknutá spona umožňuje čiastočné uvoľnenie konektora pod tlakom systému.
• Prasknutie alebo deformácia tela — fyzický náraz, nadmerné utiahnutie počas inštalácie alebo dlhodobé tepelné cyklovanie môže prasknúť telo konektora.
• Porucha vnútorného ventilu — zaseknutý alebo skorodovaný vnútorný ventil sa nemusí úplne otvoriť, čo obmedzuje prietok chladiva a znižuje výkon striedavého prúdu, aj keď sa konektor zdá navonok neporušený.
• Kontaminácia — Nečistoty, úlomky alebo vlhkosť prenikajúce cez odpojenú armatúru môžu poškodiť sedlo ventilu a tesniace plochy O-krúžku.


Bezpečnostné opatrenia pred kontrolou AC rýchlych konektorov

Chladiace systémy striedavého prúdu fungujú pod značným tlakom a obsahujú chemikálie, ktoré môžu pri náhlom uvoľnení spôsobiť omrzliny, poranenie očí alebo zadusenie. Pred začatím akejkoľvek kontroly alebo praktického testovania dodržiavajte nasledujúce opatrenia:

• Noste ochranné okuliare a izolované rukavice vždy, keď pracujete v blízkosti rozvodov chladiva pod tlakom.
• Nikdy neodpájajte rýchlospojku, keď je systém pod tlakom . Pred odstránením akéhokoľvek konektora vždy obnovte chladivo pomocou certifikovaného regeneračného zariadenia.
• Práca v a dobre vetranom priestore . Pary chladiva sú ťažšie ako vzduch a vytláčajú kyslík na úrovni podlahy.
• Nechajte motor a systém klimatizácie chladiť aspoň 15-20 minút po prevádzke pred manipuláciou s konektormi v blízkosti kompresora alebo kondenzátora, kde môžu teploty presiahnuť 80 °C.
• Všimnite si to R-1234yf je mierne horľavý (klasifikácia A2L) . Pri kontrole systémov naplnených týmto chladivom držte zdroje vznietenia mimo pracovnej oblasti.

Vizuálna a fyzická kontrola krok za krokom

Pred použitím akýchkoľvek diagnostických nástrojov začnite dôkladnou vizuálnou a manuálnou kontrolou. Tento krok identifikuje väčšinu zjavných chýb konektora a trvá menej ako päť minút na jeden konektor.

Skontrolujte, či okolo konektora nie sú škvrny od oleja

Chladiace systémy používajú na mazanie kompresora olej PAG alebo POE. Keď chladivo uniká cez tesnenie konektora, nesie so sebou kompresorový olej a zanecháva a tmavé, mastné zvyšky alebo mastný film okolo tela konektora a na blízkych povrchoch hadice alebo potrubia. Aj malá olejová škvrna veľkosti mince je spoľahlivým indikátorom chyby tesnenia. Skontrolujte telo konektora a 10–15 cm polomer okolitej hadice a oblasti držiaka.

Skontrolujte poistnú sponu

• Potvrďte zaisťovacia spona (prídržný krúžok) je prítomná a úplne zasunutá do jeho drážky okolo tela konektora. Správne nasadená spona by mala byť zarovnaná alebo mierne vyčnievať z povrchu konektora – nie je šikmá, čiastočne zasunutá alebo chýba.
• Hľadajte praskliny, deformácia alebo zmena farby v klipe. Plastové spony, ktoré boli vystavené dlhodobému teplu (bežné v blízkosti kompresora), sa stanú krehkými a môžu prasknúť, aj keď sa zdajú byť vizuálne neporušené.
• Jemne sa o to pokúste ručne axiálne roztiahnite konektor bez uvoľnenia klipu. Mal by sa zobraziť správne uzamknutý konektor nulový axiálny pohyb . Akékoľvek viditeľné otvorenie medzery pri ručnom ťahu znamená, že spona správne nezapadá do uzamykacej drážky.

Skontrolujte telo konektora

• Skontrolujte celý vonkajší povrch praskliny, triesky alebo belavé stopy po namáhaní v plastovom tele. Venujte zvláštnu pozornosť oblasti bezprostredne za uzamykacou drážkou, ktorá je vystavená najväčšiemu namáhaniu v ťahu počas tlakovania.
• Skontrolujte kovové konektory korózia, jamkovanie alebo poškodenie závitu na sedacích tvárach.
• Skontrolujte, či je konektor plne sediaci — samčie kovanie by malo byť vložené do bodu, kde zaskakovacia spona zaskočí, bez viditeľnej medzery medzi stenou samčieho a ženského tela. Neúplne zasunutý konektor je veľmi častou príčinou pomalého úbytku chladiva.

Metódy zisťovania úniku chladiva

Samotná vizuálna kontrola nemôže potvrdiť, že konektor je pod prevádzkovým tlakom tesný. Na potvrdenie integrity tesnenia použite jednu alebo viacero z nasledujúcich metód detekcie.

Elektronický detektor úniku

Elektronický detektor úniku chladiva je najrýchlejšia a najcitlivejšia metóda na lokalizáciu netesností konektorov. Vyhrievané diódové detektory dokážu snímať koncentrácie chladiva tak nízke ako 5 ppm (častí na milión) hlboko pod prahom zistiteľným akoukoľvek inou nelaboratórnou metódou. Pri spustenom a plnom natlakovaní systému AC:

• Pomaly pohybujte sondou detektora po celom obvode konektora vo vzdialenosti 5-10 mm z povrchu.
• Skontrolujte pod konektorom – pary chladiva sú hustejšie ako vzduch a budú sa hromadiť v najnižšom bode v blízkosti zdroja úniku.
• Zvukový alarm alebo blikajúca LED signalizuje prítomnosť chladiva. Potvrďte alarm triggers at the connector body itself , nie z blízkej armatúry alebo hadicovej spojky, skôr ako sa presvedčí, že konektor je zdrojom.

Kontrola UV fluorescenčným farbivom

Mnoho automobilových AC systémov je vopred nabitých UV fluorescenčným farbivom, alebo je možné farbivo vstrekovať pomocou súpravy na vstrekovanie farbiva. Pod UV lampou (čierne svetlo) uniknuté farbivo fluoreskuje jasne žltozeleno, čím presne označuje miesto úniku na povrchu konektora. Táto metóda je obzvlášť užitočná pre potvrdenie, ktorý konkrétny bod na konektore uniká — sedlo O-krúžku, šev tela alebo zóna uzamykacej spony.

Pozorovanie tlaku v potrubí

Pripojte súpravu manometra k servisným portom a zaznamenávajte tlaky v systéme pri vypnutom motore a pri teplote okolia. Ako všeobecný odkaz na správne fungujúci systém R-134a pri 21°C okolitá teplota , statický tlak by mal byť približne 5–6 barov na vysokej aj nízkej strane . Ak je pozorovaný tlak výrazne pod touto hodnotou a systém nebol nedávno servisovaný, je indikovaná strata chladiva cez netesný konektor alebo inde v systéme. Sledujte meradlo 5–10 minút — klesajúci tlak potvrdzuje aktívny únik.

Testovanie funkcie zapojenia a uvoľnenia konektora

Konektor, ktorý je fyzicky neporušený, ale nie je správne zapojený alebo uvoľnený, buď neudrží tlak, alebo spôsobí ťažkosti počas prevádzky. Otestujte funkciu zapojenia a uvoľnenia až po bezpečnom odtlakovaní systému a obnovení chladiva.

1. Skúšobné zapojenie — zatlačte samčiu armatúru do ženského tela, kým nepocítite alebo nepočujete zreteľné cvaknutie z uzamykacej spony. Kliknutie musí byť pozitívne a jasné. Mäkký, nevýrazný záber naznačuje, že spona nesedí vo svojej drážke, čo znamená, že konektor nebude spoľahlivo držať tlak systému.
2. Potvrďte plné sedenie — po zábere vizuálne skontrolujte, či je samčie kovanie zarovnané s tvárou ženského tela alebo je do nej mierne zapustené. Akákoľvek viditeľná medzera medzi dvoma protiľahlými plochami naznačuje neúplné vloženie.
3. Otestujte axiálnu retenciu — aplikujte silnú ručnú ťažnú silu axiálne na obe strany pripojenej armatúry. Nemalo by dôjsť k žiadnemu oddeleniu alebo pohybu kým je klip zapnutý. Pohyb označuje opotrebovanú geometriu uzamykania.
4. Testovacie vydanie — použite uvoľňovací nástroj alebo stlačte uvoľňovacie jazýčky, ako je navrhnuté pre konkrétny typ konektora. Konektor by sa mal hladko a úplne odpojiť miernou silou ruky. Nadmerná sila potrebná na uvoľnenie môže naznačovať opuchnutý O-krúžok, znečistenie alebo deformovaný otvor v tele.
5. Po demontáži skontrolujte O-krúžok — Po oddelení skontrolujte O-krúžok na samčej armatúre, či nie je stvrdnutý, prasknutý, ploché škvrny alebo poškodenie vytlačením. Zdravý O-krúžok by mal byť pružná, rovnomerne okrúhla a bez povrchových chýb . Pred opätovnou montážou vymeňte každý O-krúžok, ktorý neprejde touto kontrolou.

Diagnostický súhrn: Symptómy, pravdepodobné príčiny a akcie

Kedy radšej vymeniť ako servisovať rýchly AC konektor

Niektoré chyby konektora je možné vyriešiť výmenou O-krúžku a opätovným nasadením armatúry. Iné vyžadujú úplnú výmenu konektora. Vymeňte celú zostavu konektora – nielen O-krúžok – za nasledujúcich podmienok:

• Akákoľvek prasklina v tele konektora — prasknuté plastové alebo kovové telesá nedokážu bezpečne udržať tlak chladiva a musia sa okamžite vymeniť.
• Opotrebovaná alebo zdeformovaná zámková drážka — ak spona už nezaklapne alebo sa samčie kovanie pri uzamknutí pohybuje axiálne, geometria tela je mimo použiteľných limitov.
• Pokračujúci únik po výmene O-krúžku — ak nový O-krúžok správnej veľkosti stále uniká, tesniaca plocha vo vnútri otvoru konektora je poškodená alebo skorodovaná a nebude tesniť proti žiadnemu O-krúžku.
• Vek konektora viac ako 10 rokov alebo 150 000 km — plastové telesá konektorov a vnútorné pružiny ventilov časom degradujú bez ohľadu na viditeľný stav. Vo vozidlách s vysokým počtom najazdených kilometrov je proaktívna výmena počas hlavného servisu AC (výmena kompresora alebo výparníka) nákladovo efektívnou preventívnou údržbou.

Pri spätnej montáži akéhokoľvek AC rýchlospojky vždy nainštalujte nové O-krúžky namazané čistým, systémovo kompatibilným olejom PAG alebo POE. Nikdy znovu nepoužívajte O-krúžok, ktorý bol pod tlakom systému , aj keď sa zdá byť nepoškodený – kompresia nastavená z predchádzajúceho sedla znamená, že nebude tesniť tak spoľahlivo ako nový krúžok.
