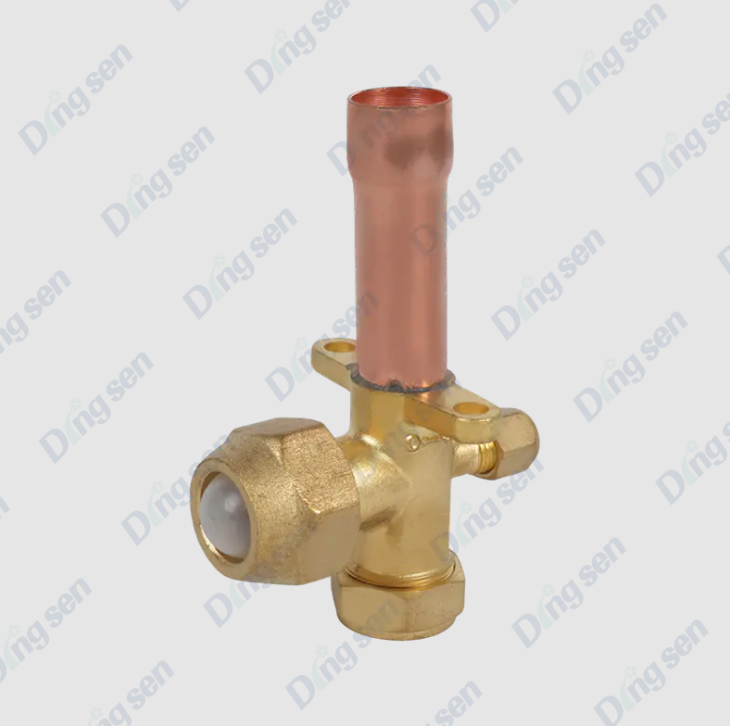

Čo je trojcestný ventil klimatizácie?

An trojcestný ventil klimatizácie , tiež známy ako trojcestný reverzný ventil alebo trojcestný rozdeľovací ventil, je kľúčovým ovládacím prvkom v klimatizačnom systéme. Používa sa na zmenu smeru prúdenia chladiva alebo chladenej/horúcej vody v potrubí, čím sa realizuje funkcia chladenia, vykurovania alebo rozvodu chladenej/teplej vody systému.

Trojcestný ventil sa zvyčajne skladá z telesa ventilu, jadra ventilu a ovládača. Na základe dráhy tekutiny ju možno rozdeliť na typ s priamym prietokom a typ proporcionálneho rozdelenia. V modernej centrálnej klimatizácii, fancoilových jednotkách a systémoch podlahového vykurovania sa trojcestné ventily často používajú v spojení s elektrickými pohonmi alebo termostatmi na dosiahnutie automatického ovládania a riadenia úspory energie.

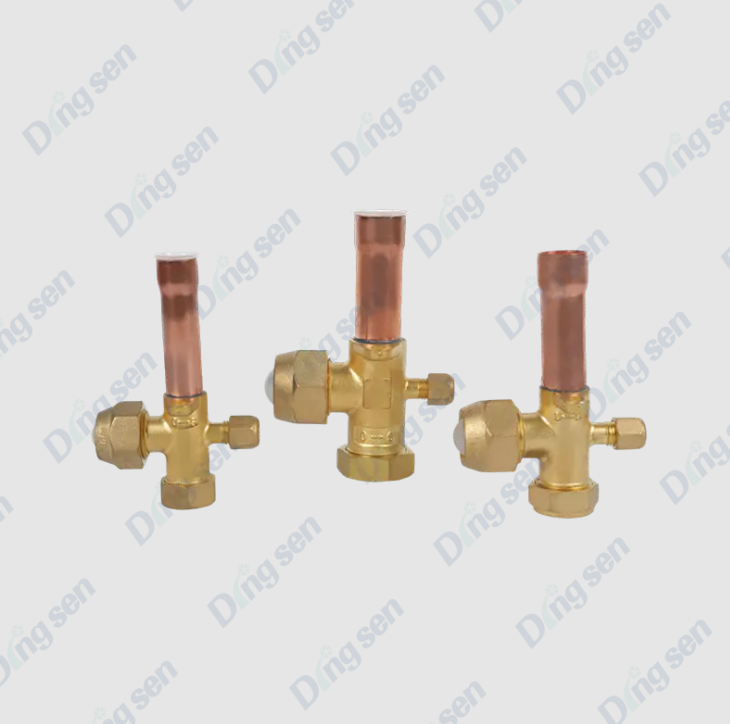

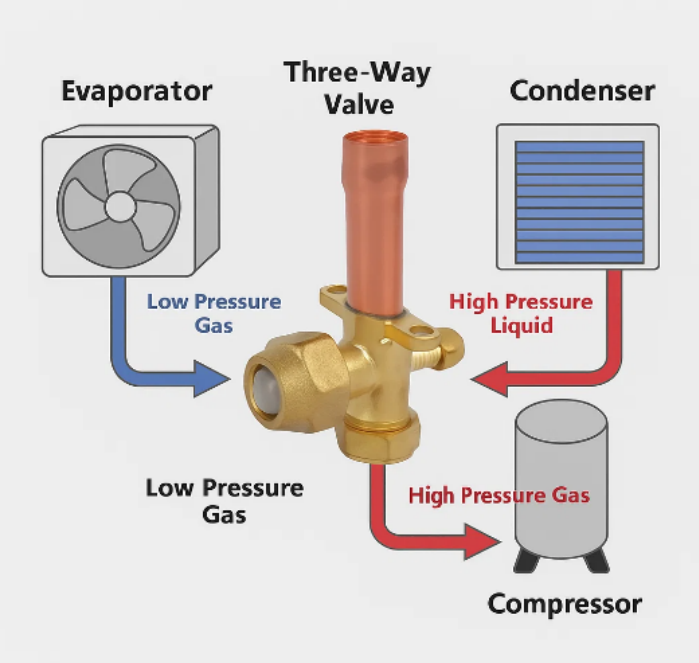

Aký je princíp fungovania an trojcestný ventil klimatizácie ?

An trojcestný ventil klimatizácie , tiež známy ako trojcestný distribučný ventil alebo trojcestný reverzný ventil, sa používa hlavne na reguláciu smeru prúdenia chladiva alebo chladenej/teplej vody v klimatizačnom systéme, pričom realizuje prepínanie medzi funkciami chladenia a kúrenia alebo distribúciu chladenej/horúcej vody. Jeho pracovný princíp spočíva hlavne v pohybe jadra ventilu vo vnútri telesa ventilu, aby sa zmenila dráha tekutiny.

1. Konštrukčné zloženie

Trojcestný ventil pozostáva hlavne z nasledujúcich častí:

• Teleso ventilu: Zvyčajne vyrobené z medi, mosadze alebo nehrdzavejúcej ocele, s tromi pripojovacími portami: jedným vstupom (zvyčajne vstup do systému) a dvoma výstupmi (vedúcimi do rôznych okruhov alebo zariadení).


• Jadro ventilu: Pohyblivá časť vo vnútri telesa ventilu, ktorá sa môže otáčať alebo posúvať, slúži na prepínanie smeru toku tekutiny.


• Pohon: Zahŕňa ručnú ovládaciu páku alebo elektrický/pneumatický pohon, ktorý sa používa na poháňanie pohybu jadra ventilu na dosiahnutie prepínania smeru prietoku.


• Tesnenia: Napríklad gumové krúžky alebo tesnenia z polytetrafluóretylénu (PTFE), ktoré zaisťujú, že ventil počas prevádzky neuniká.



2. Prevádzkové režimy

Trojcestné ventily možno rozdeliť na ručné a elektrické typy na základe spôsobu ovládania, s malými rozdielmi v princípoch činnosti:

(1) Manuálny trojcestný ventil

Otáčaním rukoväte sa mení poloha jadra ventilu, čo umožňuje, aby kvapalina vo vstupnom potrubí prúdila do jedného z dvoch výstupov alebo aby sa proporcionálne rozdeľovala.

Jadro ventilu má zvyčajne dve základné štruktúry:

• Jadro ventilu typu L: Prepína kvapalinu na jeden výstup, čím sa dosiahne funkcia "zapnutie/vypnutie" alebo prepínanie.


• Jadro ventilu typu T: Umožňuje súčasný prietok cez oba výstupy, pričom rozdeľuje prietok podľa určitého pomeru.



(2) Elektrický trojcestný ventil

Jadro ventilu je poháňané elektrickým pohonom a môže prijímať signály regulácie teploty alebo príkazy ovládača na dosiahnutie automatického nastavenia.

Pohon otáča jadro ventilu, čím mení smer prúdenia tekutiny alebo pomer distribúcie.

Môže byť prepojený so systémom regulácie teploty na dosiahnutie regulácie záťaže alebo regulácie úspory energie.

3. Princíp distribúcie tekutín

Priame spínanie (jadro ventilu typu L): Keď sa jadro ventilu otočí do určitého uhla, kvapalina môže prúdiť iba zo vstupu do určeného výstupu a druhý výstup je uzavretý.

Proporcionálna distribúcia (jadro ventilu typu T): Uhol natočenia jadra ventilu riadi veľkosť otvoru dvoch výstupov, čím sa dosiahne proporcionálna distribúcia teplej a studenej vody na zabezpečenie stabilnej prevádzky systému.

Poloha jadra ventilu je zvyčajne určená termostatom, ovládačom alebo manuálnym nastavením, čo umožňuje presnú reguláciu prietoku na dosiahnutie komfortnej regulácie teploty a úspory energie.

4. Schéma prevádzky

Keď systém potrebuje ohrev, jadro ventilu sa otočí tak, aby otvorilo výstup A a zatvorilo výstup B, čím umožní prúdenie horúcej vody alebo horúceho chladiva do vykurovacieho zariadenia.

Keď systém potrebuje chladenie, jadro ventilu sa otočí tak, aby otvorilo výstup B a zatvorilo výstup A, čím umožní prúdenie studenej vody alebo studeného chladiva do chladiaceho zariadenia.

V niektorých aplikáciách proporcionálneho rozvodu môže jadro ventilu čiastočne otvoriť výstupy A a B, aby sa dosiahlo miešanie teplej a studenej vody alebo distribúcia prietoku.

5. Vlastnosti a výhody

Flexibilné ovládanie: Smer toku je možné nastaviť manuálne alebo automaticky, aby sa prispôsobil rôznym požiadavkám na zaťaženie.

Energetická účinnosť: Presné riadenie prietoku prostredníctvom proporcionálneho rozdeľovania znižuje plytvanie energiou.

Jednoduchá inštalácia: Kompaktná konštrukcia, môže byť priamo pripojená k potrubiu klimatizačného systému.

Ochrana systému: Zabraňuje spätnému toku a nárazu systému a zabezpečuje stabilnú prevádzku zariadenia.

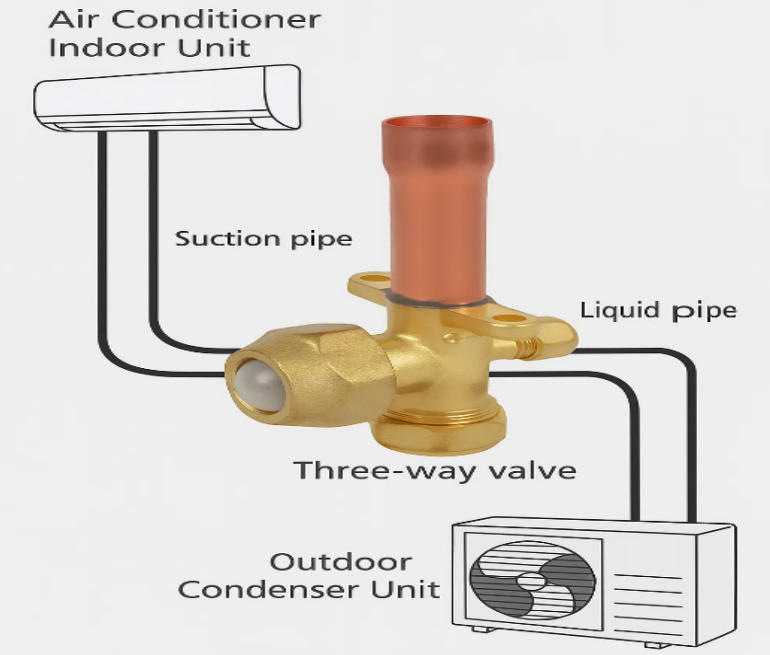

Aké sú typy klimatizačných systémov trojcestný ventil klimatizácies bežne používané v?

Klimatizačné trojcestné ventily sú široko používané v moderných klimatizačných systémoch, predovšetkým na riadenie smeru prúdenia chladiva alebo chladenej/horúcej vody, na dosiahnutie prepínania chladenia/kúrenia, distribúcie prietoku a regulácie zaťaženia systému. Ich aplikačné charakteristiky sa mierne líšia v závislosti od typu systému.

1. Centrálne klimatizačné systémy

Aplikačné scenáre: Vodné alebo klimatizačné systémy vo veľkých komerčných budovách, kancelárskych budovách, hoteloch, nákupných centrách atď.

Funkcie:

• Reguluje tok chladenej/horúcej vody do rôznych koncových zariadení (ako sú fancoilové jednotky alebo vzduchotechnické jednotky).


• Prepína prietok vody alebo chladiva počas prepínania režimu chladenia/kúrenia.


• Pracuje v spojení s termostatmi alebo systémami správy budov (BMS) na dosiahnutie automatického riadenia a energeticky úspornej prevádzky.



Výhody: Dokáže centrálne ovládať viacero koncových zariadení, čím zabezpečuje stabilitu a komfort systému.

2. Systém svoriek jednotky Fan Coil (FCU).

Aplikačné scenáre: Kancelárie, konferenčné miestnosti, nemocničné oddelenia, hotelové izby atď.

Funkcia:

• Riadi tok studenej alebo horúcej vody do fancoilovej jednotky na reguláciu vnútornej teploty.
• Pomocou elektrického pohonu môže automaticky distribuovať prietok vody na základe signálov regulácie teploty v miestnosti.



Výhody: Umožňuje nezávislé nastavenie teploty pre každú miestnosť alebo oblasť, čím sa zvyšuje komfort a energetická účinnosť.

3. Systém podlahového vykurovania (sálavé podlahové vykurovanie)

Aplikačné scenáre: Obytné budovy, vily, verejné budovy a iné miesta využívajúce podlahové kúrenie na báze vody.

Funkcia:

• Rozvádza horúcu vodu do rúrok podlahového kúrenia v rôznych zónach, aby sa dosiahlo zónové vykurovanie.
• V kombinácii s termostatom umožňuje automatickú reguláciu vnútornej teploty.



Výhody: Dosahuje komfortnú reguláciu teploty v miestnosti pomocou presného rozdeľovania prietoku teplej vody a zároveň šetrí energiu.

4. Multi-Split klimatizačný systém (VRF/VRV)

Aplikačné scenáre: Stredné až veľké komerčné komplexy, kancelárske budovy a iné miesta vyžadujúce multi-split klimatizačné systémy.

Funkcia:

• Riadi tok chladiva do vnútornej jednotky alebo rekuperačnej jednotky pri prepínaní medzi režimami chladenia a kúrenia.
• Spolupracuje s ovládačom systému na dosiahnutie nezávislej regulácie teploty a riadenia úspory energie vo viacerých zónach.



Výhody: Zabezpečuje efektívnu prevádzku multi-split systémov a zlepšuje vnútorný komfort.

5. Systém tepelného čerpadla

Aplikačné scenáre: Rezidenčné alebo komerčné systémy tepelných čerpadiel vzduch/zeme.

Funkcia:

• Realizuje prepínanie medzi režimami vykurovania a chladenia, mení smer prúdenia chladiva alebo vody.
• Spolupracuje s automatickými riadiacimi systémami na zlepšenie energetickej účinnosti.



Výhody: Dosahuje cirkuláciu chladenia a vykurovania a energeticky úsporné riadenie pomocou trojcestného prepínania ventilov.

Aké sú rozdiely medzi elektrickým trojcestným ventilom a manuálnym trojcestným ventilom?

Klimatizačné trojcestné ventily môžeme podľa spôsobu ovládania rozdeliť na ručné trojcestné ventily a elektrické trojcestné ventily. Výrazne sa líšia v prevádzke, aplikačných scenároch a výkone systému.

1. Vlastnosti manuálneho trojcestného ventilu

Jednoduchá konštrukcia: Zvyčajne pozostáva z tela ventilu a rukoväte bez elektrických komponentov.

Flexibilná prevádzka: Vhodné pre malé systémy alebo scenáre, kde nie je potrebné časté prepínanie.

Nízke náklady a jednoduchá údržba: Nevyžaduje žiadne napájanie ani riadiaci signál, výsledkom čoho je vysoká spoľahlivosť.

Obmedzenia: Nemožno dosiahnuť diaľkové ovládanie alebo automatické nastavenie; presnosť nastavenia je ovplyvnená ľudským zásahom.

2. Vlastnosti elektrického trojcestného ventilu

Automatizované ovládanie: Poháňané elektrickým pohonom, môže prijímať signály z termostatu alebo systémového riadenia.

Vysoko presné nastavenie: Môže dosiahnuť 0-100% proporcionálne rozdelenie prietoku, prispôsobenie sa zmenám zaťaženia.

Úspora energie a vysoká účinnosť: V kombinácii s inteligentným riadiacim systémom dokáže upraviť prietok vody alebo smer prúdenia chladiva podľa skutočných potrieb, čím sa zníži spotreba energie.

Inštalácia a údržba: Vyžaduje napájanie a pravidelnú kontrolu pohonu; údržba je zložitejšia ako ručné ventily.

Široké aplikácie: Vhodné pre centrálne klimatizačné systémy, fancoilové jednotky, multi-split systémy, systémy podlahového vykurovania a iné scenáre vyžadujúce automatické nastavenie.

Aké parametre treba zvážiť pri výbere trojcestného ventilu?

1. Menovitý priemer ventilu: Menovitý priemer ventilu je najzákladnejším parametrom pri výbere trojcestného ventilu, pretože určuje zhodu medzi ventilom a potrubím. Príliš malý priemer bude mať za následok nadmerný prietokový odpor, ktorý ovplyvní tlak v systéme a prívod vody alebo chladiacu kapacitu koncového zariadenia; príliš veľký priemer zvýši náklady a zaberanie priestoru a môže viesť k nepresnej regulácii prietoku. Vo všeobecnosti by sa mal vhodný menovitý priemer ventilu vybrať na základe projektovaného prietoku systému a priemeru potrubia, aby sa zabezpečila hladká prevádzka systému.

2. Charakteristiky toku a hodnota CV: Prietoková kapacita trojcestného ventilu sa zvyčajne vyjadruje jeho hodnotou Cv, čo je prietok na jednotku tlaku. Správna voľba hodnoty Cv zaisťuje, že otvorenie ventilu zodpovedá prietoku systému, čím sa dosiahne presné riadenie. V prípade proporcionálnych regulačných ventilov (ako sú ventily typu T) by mala byť krivka prietoku čo najstabilnejšia, aby sa zabezpečila rovnomerná distribúcia teplej a studenej vody alebo chladiva, pričom sa zabráni kolísaniu teploty alebo nestabilite v systéme.

3. Materiál ventilu: Materiál ventilu priamo ovplyvňuje jeho odolnosť proti korózii, odolnosť voči tlaku a životnosť. Bežné materiály telesa ventilu zahŕňajú meď, mosadz, nehrdzavejúcu oceľ a plasty (napríklad PVC alebo PP). Medené alebo mosadzné ventily sa bežne používajú vo vodných systémoch, zatiaľ čo ventily z nehrdzavejúcej ocele sú vhodné pre systémy s vysokými požiadavkami na odolnosť proti korózii alebo chemickým médiám. Plastové ventily sú vhodné pre nízkoteplotné alebo malé vodné systémy. Výber materiálu by mal byť založený na primeranej zhode medzi typom média, teplotou a systémovými požiadavkami.

4. Hodnotenie tlaku: Menovitý tlak trojcestného ventilu sa vzťahuje na maximálny pracovný tlak, ktorý ventil vydrží. Pri výbere sa uistite, že menovitý tlak ventilu je vyšší ako maximálny pracovný tlak systému, aby ste predišli úniku alebo poškodeniu. Vo vysokotlakových chladiacich systémoch alebo priemyselných klimatizačných systémoch by sa mali zvoliť vysokotlakové ventily, aby sa zabezpečila dlhodobá bezpečná prevádzka.

5. Spôsob kontroly: Trojcestné ventily je možné ovládať ručne alebo elektricky. Manuálne ventily sú vhodné pre malé systémy alebo scenáre, kde nie je potrebné časté nastavovanie; sú jednoduché na obsluhu a nízke náklady. Elektrické ventily poháňané pohonom umožňujú diaľkové ovládanie a automatické nastavenie. Sú vhodné pre centrálnu klimatizáciu, fancoilové jednotky, multisplit systémy a systémy podlahového vykurovania a možno ich použiť s termostatmi alebo systémami správy budov na zlepšenie pohodlia systému a energetickej účinnosti.

Bezpečnostné opatrenia pri inštalácii trojcestných ventilov

1. Potvrďte model ventilu a špecifikácie: Pred inštaláciou dôkladne skontrolujte, či model, priemer, typ jadra ventilu, materiál a spôsob ovládania trojcestného ventilu zodpovedajú požiadavkám na konštrukciu systému. Nesprávne modely alebo priemery môžu mať za následok nedostatočný prietok, zvýšenú tlakovú stratu systému alebo nedosiahnutie požadovaného smeru prietoku.

2. Skontrolujte integritu ventilu: Pred inštaláciou skontrolujte ventil, či nemá škrabance, praskliny, poškodené tesnenia alebo zaseknutie jadra ventilu spôsobené počas prepravy. Okamžite vymeňte alebo opravte akékoľvek abnormality, aby ste predišli netesnostiam alebo poruchám počas prevádzky systému.

3. Udržujte potrubia čisté: Pred inštaláciou vyčistite potrubie od zváracej trosky, nečistôt, oleja atď., aby sa do ventilu nedostali cudzie predmety, ktoré by mohli spôsobiť zaseknutie jadra ventilu alebo zlé utesnenie. V prípade systémov studenej alebo horúcej vody by sa pred inštaláciou ventilu malo potrubie vyčistiť.

4. Značenie smeru inštalácie a smeru toku: Trojcestné ventily majú zvyčajne zreteľné označenie smeru prúdenia (šípky alebo označenie na výstupe „A/B“). Počas inštalácie musí byť ventil správne nainštalovaný podľa navrhnutého smeru prúdenia. Nesprávna orientácia inštalácie môže spôsobiť poruchu ventilov, zlyhanie správneho prepínania alebo distribúcie prietoku a dokonca poškodenie jadra ventilu a tesnení.

5. Zabezpečte koaxiálnosť ventilu s potrubím: Počas inštalácie sa uistite, že os ventilu je zarovnaná s potrubím, aby sa zabránilo nerovnomernému namáhaniu tela ventilu. Nesprávne nastavenie alebo vynútené pripojenie môže poškodiť tesnenia ventilu, spôsobiť zaseknutie jadra ventilu alebo netesnosti na rozhraní.

6. Tesnenie a uťahovanie rozhrania: Závitové rozhrania: Použite tesniacu pásku alebo tmel, aby ste zabránili nadmernému utiahnutiu a nespôsobili deformáciu tela ventilu. Prírubové rozhrania: Utiahnite skrutky rovnomerne, aby ste zabránili koncentrácii napätia a úniku. Zvárané rozhrania: Venujte pozornosť teplote a umiestneniu zvárania, aby ste zabránili vniknutiu zvarovej trosky do ventilu.

7. Vyhnite sa priamemu stresu alebo vibráciám: Po inštalácii sa vyhnite priamemu napínaniu potrubia alebo vibráciám na teleso ventilu. Na zníženie napätia a predĺženie životnosti ventilu použite podpery alebo upevňovacie prvky potrubia.

8. Elektrické pripojenia pre elektrické trojcestné ventily: V prípade elektrických trojcestných ventilov by mali byť vodiče pripojené správne podľa návodu na použitie, čím sa zabezpečí dobrý riadiaci signál, napájacie napätie a uzemnenie. Po inštalácii skontrolujte činnosť pohonu, aby ste sa uistili, že funguje správne, aby ste sa vyhli chybám zapojenia, ktoré by mohli brániť automatickému nastaveniu ventilu.

9. Miesto inštalácie a priestor údržby: Trojcestný ventil by mal byť inštalovaný na mieste, ktoré uľahčuje obsluhu, kontrolu a údržbu. Uistite sa, že driek ventilu alebo pohon môžu voľne fungovať a ponechajte dostatok miesta pre budúcu údržbu alebo výmenu.

10. Uvedenie systému do prevádzky po inštalácii: Po inštalácii vykonajte manuálny alebo elektrický skúšobný chod na ventile, aby ste skontrolovali jeho spínanie, rozloženie prietoku a tesniaci výkon. Ak zistíte akékoľvek abnormality, okamžite nastavte alebo vymeňte ventil, aby ste zaistili bezpečnú a stabilnú prevádzku po spustení systému.

The trojcestný ventil klimatizácie je kľúčový ovládací prvok v klimatizačných systémoch, ktorý sa primárne používa na reguláciu prietoku chladiva alebo chladenej/horúcej vody, dosiahnutie prepínania medzi chladením a kúrením a distribúciu chladenej/horúcej vody. Mení dráhu tekutiny pohybom jadra ventilu a môže byť ovládaná manuálne alebo automaticky pomocou elektrického pohonu. Trojcestné ventily sú široko používané v centrálnej klimatizácii, fancoilových jednotkách, podlahovom kúrení, multi-split systémoch a systémoch tepelných čerpadiel, čím zlepšujú komfort systému, energetickú účinnosť a prevádzkovú stabilitu. Správny výber, správna inštalácia a pravidelná údržba sú kľúčové pre zabezpečenie dlhodobej spoľahlivej prevádzky trojcestného ventilu.
